超聲波探傷儀信號顯示方式可以分為三種，A型顯示、B型顯示、C型顯示。



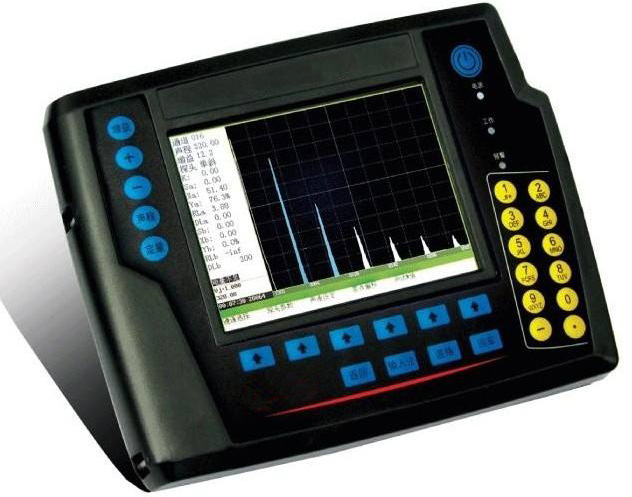

A型顯示是一種波形顯示，是將超聲信號的幅度與傳播時間的關系以直角坐標的形式顯示出來，橫坐標代表聲波的傳播時間，縱坐標代表信號幅度。如果超聲波在均質(zhì)材料中傳播，聲速是恒定的，則傳播時間可轉變?yōu)閭鞑ゾ嚯x。從聲波的傳播時間可以確定缺陷位置，由回撥幅度可以估算缺陷尺寸。



例如：脈沖反射法檢測的典型A型顯示，左側的幅度很高的脈沖稱為始脈沖或始波，是發(fā)射脈沖直接進入接收電路后，在屏幕上的起始位置顯示出來的脈沖信號；右側的高回波稱為底波或底面回波，是超聲傳播到入射面相對的工件底面回波，是超聲波傳播到與入射面相對的工件底面產(chǎn)生的反射波，中間的回波則為缺陷的反射回波。



A型顯示具有檢波與非檢波兩種形式，非檢波信號又稱為射頻信號，是探頭輸出的脈沖信號的原始形式，可用于分析信號特征；檢波形式是探頭輸出的脈沖信號經(jīng)檢波后顯示的形式。由于檢波形式可將時機線從屏幕中間移到刻度板底線，可觀察的幅度范圍增加了一格，同時，圖形較為清晰簡單，便于判斷信號的存在及讀出信號幅度。但檢波形式與非檢波形式相比，失去了其中的相位信息。





B型顯示是工件的一格二維界面圖，將探頭在工件表面沿一條線掃查時的距離作為一個軸的坐標，另一個軸的坐標是聲波的傳播時間。



C型顯示是工件的一格平面投影圖，探頭在工件表面作二維掃查，顯示屏的二維坐標對應探頭的掃查位置。在每一個探頭移動位置，將某一個深度范圍的信號幅度用電子門選出，用亮度或顏色代表信號的幅度大小，顯示在對應的探頭位置上，則可得到某一深度范圍缺陷的二維形狀或分別。若以各點的亮度代表回波傳播時間，則又可得到缺陷深度分布，稱為TOF圖。
