棒材超聲波自動探傷設備_大型無損檢測儀器

      由鈦錠鍛造成的棒材，常見缺陷有偏析、縮孔、夾雜、裂紋等，用超聲波的縱波和橫波兩種波型使聲束從不同方向?qū)Π舨恼麄€截面進行掃查，可以檢測出棒材內的缺陷。對于鈦棒材的超聲檢驗，過去一直用手動直接接觸法探傷，由于受手工操作、耦合不穩定等人為因素影響較大，致使每個操作者對缺陷及雜波水平的評定出現一定差異;同時在實際探傷過程中，由于探傷掃查不均勻、速度不穩定等原因容易產生漏檢現象。為了有效克服手動直接接觸法探傷的缺點，提高探傷結果的可靠性和重現性，確保鈦棒材內在質量，石家莊飛泰檢測儀器有限公司依托山東省科學院激光研究所技術研制了一臺鈦棒材超聲波自動探傷機。

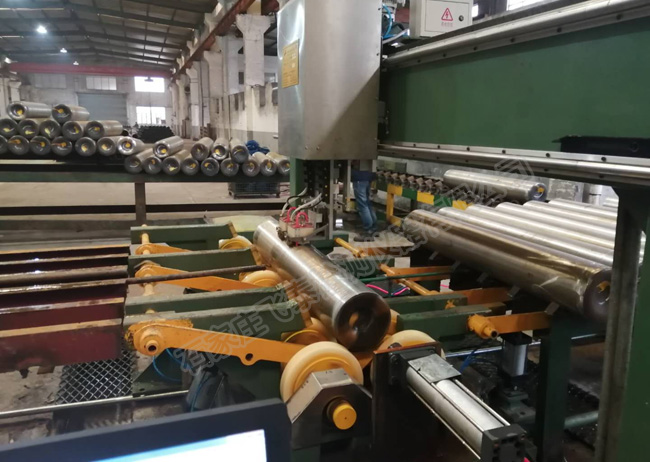

       大直徑鈦棒超聲波自動探傷機由棒材旋轉驅動機構、探頭行走機構、探頭夾持與調節系統、帶有進排水和水溫調節裝置的水槽、超聲波探傷儀器儀表以及電氣控制與調節系統組成。

        在鈦棒材自動探傷系統中，超聲聲束需對棒材進行100%掃查，并保持一定的聲束覆蓋，因此對檢測螺距、傳動輥旋轉速度及探頭的行走速度提出了嚴格的匹配要求。電動機帶動減速機，經變向齒輪箱，帶動兩傳動輥作同向轉動，根據置于兩傳動輥上的棒材直徑大小和探傷要求，調整電控系統，可使棒材在28~100r/min的轉速下原地轉動，從而解決了棒材無需夾緊裝置就能原地旋轉的難題，不僅簡化了結構，而且提高了探傷效率。傳動輥及水槽內襯采用不銹鋼材料，解決銹蝕問題。棒材的長短定位，靠頂座及手動移動擋塊的調整來保證。
